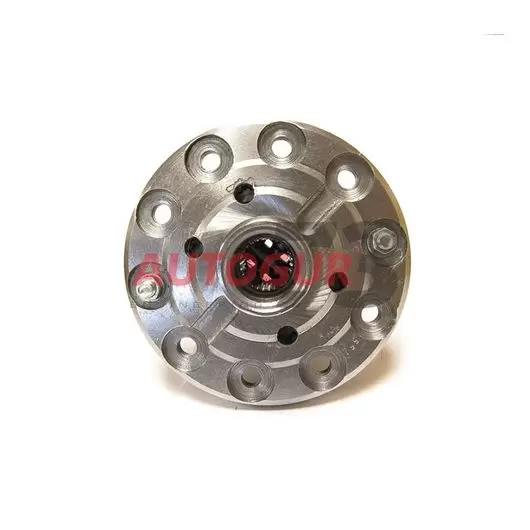

Дифференциал с пневматической блокировкой УАЗ мост Спайсер "Спрут"

Конструкция пневмоблокировки «Спрут-Трофи» аналогична блокируемым дифференциалам ARB, что позволяет эксплуатировать её и, как 100% блокировку при необходимости, и, как стандартный открытый дифференциал для ежедневной езды. Тот факт, что дифференциал задействован только в случае необходимости, означает, что он может быть установлен на автомобили УАЗ, как на один ведущий мост, так и на оба ведущих моста одновременно.

Применяемость

Устанавливается на УАЗ 452 (Буханка), УАЗ 3163 Патриот (Patriot), Пикап 23632, Карго 2360, УАЗ Профи 23602, УАЗ 31519 Хатер (Hunter) с мостами "Спайсер" в передний и задний мосты.

При установке пневматической блокировки в передний мост "Спайсер" рекомендуется устанавливать усиленные ШРУСа производства "Серп и молот"

и при установке в задний мост "Спайсер" рекомендуется устанавливать усиленные Полуоси производства "Val racing".

Это позволит безбоязненно устанавливать колеса от 33 радиуса до 38.

Назначение

Без блокировки дифференциала, когда одно колесо теряет сцепление, весь крутящий момент передается именно на него, тем самым обездвиживая автомобиль. С установленным дифференциалом с пмневмоблокировкой "Спрут" серия "Трофи", вы никогда не сможете застрять снова! Его запатентованная конструкция была неоднократно испытана в трофи-рейдах и обеспечивает идеальное сцепление с любой поверхностью даже в самых трудных условиях.

Блокировка дифференциала приводится в действие сжатым воздухом и достигается замыканием сателлита с корпусом дифференциала. Преобразуясь в обычную муфту, дифференциал соединяет между собой полуоси заднего и переднего мостов, что обеспечивает колёсам равный крутящий момент. Управление блокировкой дифференциала осуществляется посредством включения пневмораспределителя. Датчик давления с гистерезисом, встроенный в компрессор, выключит компрессор когда давление в ресивере достигнет установленного максимума и включит, когда давление упадет ниже установленного минимума.

Характеристики

1. Габаритные размеры в упаковке, м: 0.215х0.190х0.215;
2. Вес, кг: 9.90;
3. Объем, м3: 0.0088;
4. Упаковка: фирменная коробка Спрут.

Состав комплекта

• Дифференциал с пневмоблокировкой мелкий шлиц УАЗ мост Спайсер;
• Трубка подвода воздуха;
• Электрический пневмораспределитель (управление 12 вольт);
• Фитинги;
• Инструкция по установке.

Пневматические блокировки требуют монтажа воздухоподводящей системы "компрессор+ресивер" (не идет в комплекте!), в корпусе мостов необходимо сделать отверстия.

Система управления полностью совместима с компрессором ARB (CKSA12, CKMA12, RDCKA) Air Locker. Возможно использование других компрессоров (Agressor AGR-3LT, AGR-6LT, AGR-8LT и т.п.) с ресивером и автоматической системой поддержки давления в интервале 5..8 атм.

Инструкция по установке
