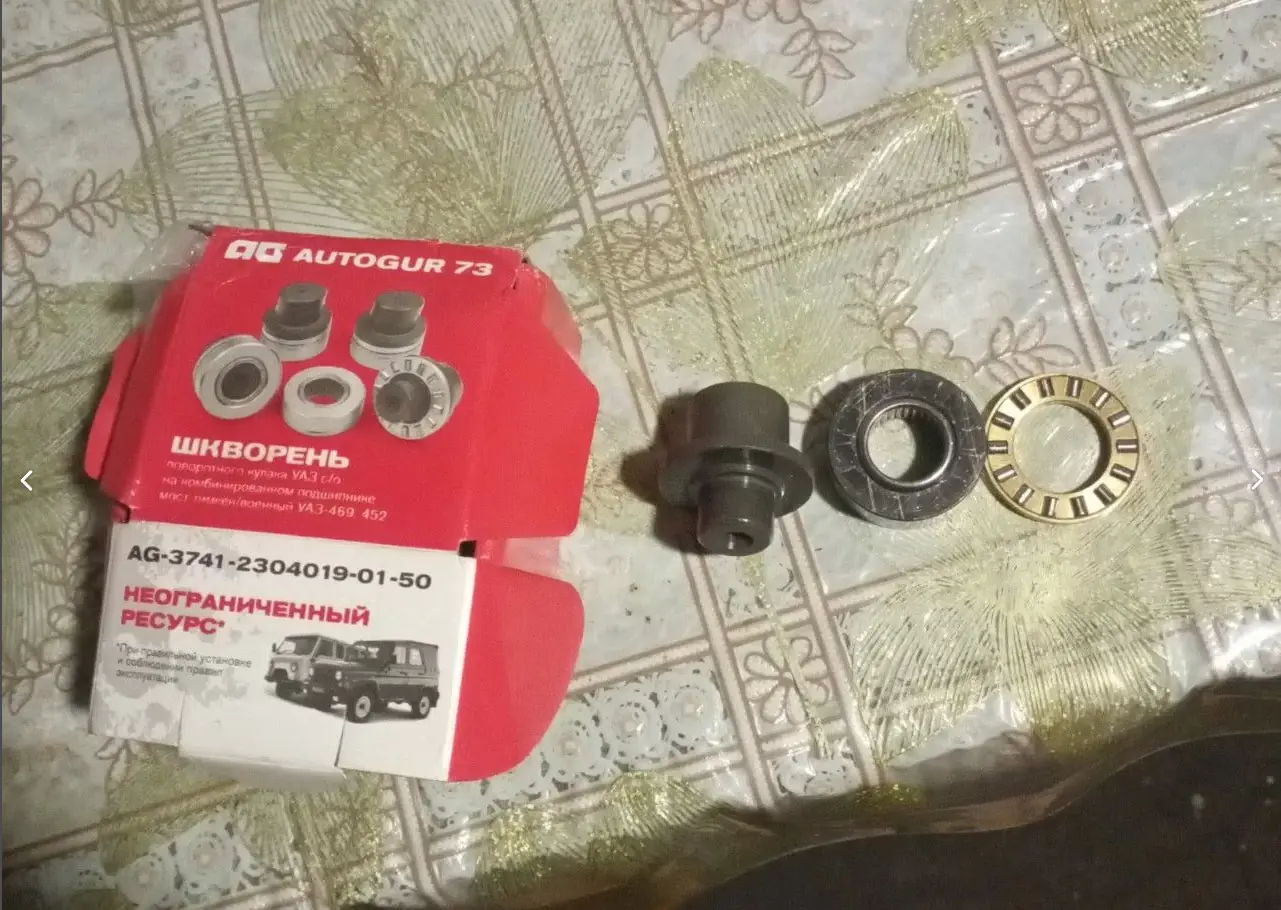

Шкворень УАЗ 469, 452 Буханка старого образца на комбинированном подшипнике мост Тимкен, редукторный (неограниченный ресурс) (к-т) "Autogur73"

Применяемость

УАЗ 469, 3151, 452 Буханка с мостами Тимкен (гражданский) и редукторными (военными). Возможна установка вместо шкворней под вкладыш мост "Спайсер". Для замены необходимо докупить корпус поворотного кулака УАЗ 3160 левый и правый и опоры шаровые с/о на мост "Тимкен". Устанавливаются без какой-либо дополнительной доработки или спец инструмента. Можно задавать сильный натяг, без возрастания усилия на руле и ущерба для подшипников, так как упорные имеют огромный запас по прочности - 7 т!

Назначение

Шкворень на комбинированном подшипнике разработан для использования в поворотном кулаке моста Тимкен и редукторный (военный) автомобилей УАЗ. Является авторской разработкой Autogur73.

Конструкция шкворня AUTOGUR73 повторяет конструкцию шкворня старого образца на бронзовых втулках, но имеет ряд отличий и значительных преимуществ:

1. в отличии от шкворня с/о, трение скольжения заменено на трение качения, что ведет к снижению сопротивления вращения, исключая износ;
2. каждый из подшипников воспринимает свою нагрузку. Осевую нагрузку держит упорный роликовый подшипник No 9105, радиальную – игольчатый No 202614;
3. точка восприятия радиальных нагрузок разнесена дальше от центра шара, что снижает значение нагрузок, как минимум на 25%;
4. обоймы подшипника (рабочие поверхности, линзы) являются одним телом, что исключает точечные нагрузки, перекосы во время установки и эксплуатации.

Характеристики

1. Габаритные размеры товара в упаковке, м: 0.093х0.053х0.090;
2. Вес, кг: 1.26;
3. Объем, м3: 0.00044;

Преимущества

1. Легкий руль
2. Легкая установка
3. Огромный запас прочности
4. Легкая регулировка
5. Нет необходимости контроля.

Скачать инструкцию по установке

Шприцевание

Шкворень не нуждается в шприцевании, смазка закладывается на весь ресурс. Но, если вы подозреваете, что в узел попала вода или грязь и возникла необходимость данной процедуры, это возможно.

В узле нет сквозного отверстия, что сделано намеренно. При нашей конструкции смазка будет проходить, сперва, через зазоры между иголками маленького подшипника, а потом через зазоры упорного, тем самым гарантированно вытеснится старая смазка и заменится новой, именно в рабочих местах. А при наличии отверстия, смазка свободно проходила бы в полость шара, и эта процедура не имела бы смысла. Единственное ограничение, нужно смазку выдавливать медленно, чтобы не замять корпус игольчатого подшипника, и смазки надо небольшое количество.

Для дополнительной защиты узла можно установить "пыльник поворотного кулака"
