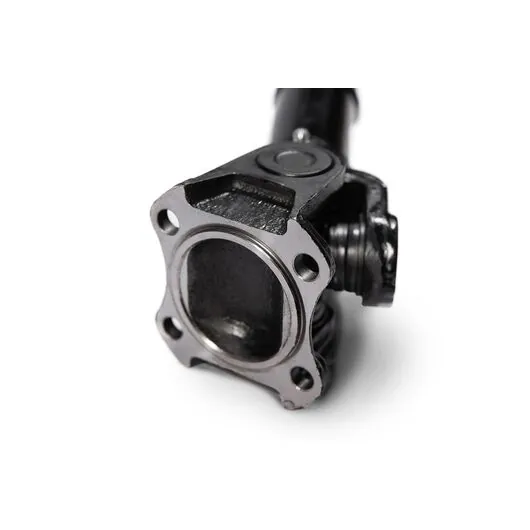

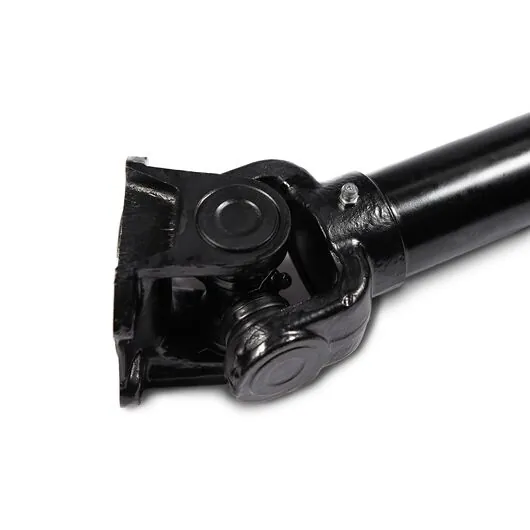

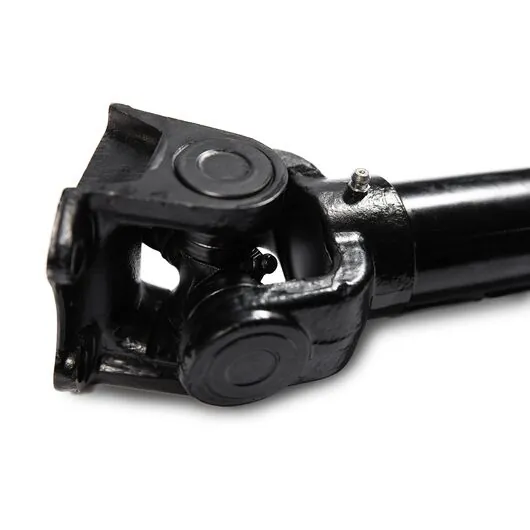

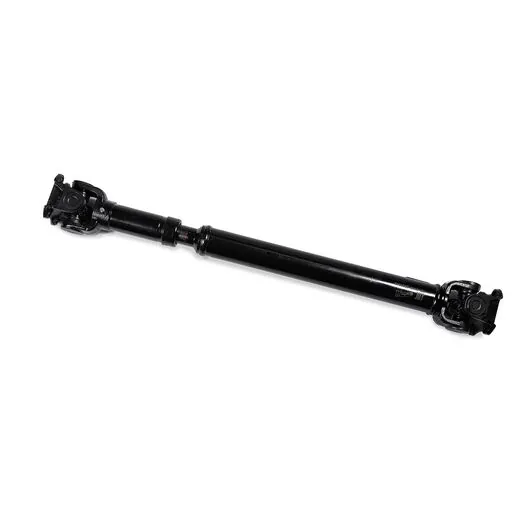

Вал карданный задний УАЗ 469, Хантер 5-ти ступенчатая КПП, мосты Тимкен, Гибридный 31512-2201010-20 "MetalPart"

Карданный вал используется в заднеприводных и полноприводных автомобилях. Кардан используется в автомобиле по простой причине. Сложно сделать так, чтобы мотор и все элементы трансмиссии находились в одной плоскости — обычно их высота отличается. Более того, положение узлов меняется в процессе езды из-за работы подвески.

Применяемость

Устанавливается в заднюю часть автомобиля от раздатки (РК) до хвостовика моста УАЗ 469, 3151, 31512, Хантер с мостами Тимкен с 5-ти ступенчатой КПП АДС (ADS-BGW) взамен.

Назначение

Карданный вал является незаменимым узлом трансмиссии. Карданный вал — приспособление для передачи крутящего момента от коробки передач или раздаточной коробки к задним колесам. Широко применяется на автомобилях заднеприводной и полноприводной компоновки Основное предназначение данной детали заключается в передаче крутящего момента от ведущего вала к ведомому, которые расположены по отношению друг к другу под углом.

Характеристики

Длина карданного вала измеряется от осей крестовин!

Преимущества

1. Надежность: отсутствие вибрации - балансировка валов производится на оборудовании фирмы Schenck с точностью до 5 гр.;
2. Повышенный эксплуатационный ресурс: шлицы вала подвергаются закалке токами высокой частоты до твердости не менее 45 единиц HRC по шкале Роквелла.;
3. Прочность: труба вала выдерживает момент на скручивание не менее 1750 Нм.;
4. Гарантия: 1 год.

Карданные валы УАЗ. Описание

Размеры и характеристика карданных передач на УАЗ

Дополнительные услуги по балансировке и ремонту карданного вала УАЗ:

1. Без подвесного подшипника – 1500 руб.;
2. С одним подвесным подшипником – 2000 руб.;
3. Замена крестовины – 850 руб.;
4. Замена подвесного подшипника – 1500 руб.;
5. Вибродиагностика на балансировочном стенде – 500 руб.;
6. По индивидуальному заказу, мы можем уменьшить размер карданного вала, для возможности установки на ваш автомобиль карданного вала с двойной крестовиной – 3500 руб.

При любом варианте лифта подвески , за счет того, что длина рессоры остается неизменной, угол между рамой и рессорой увеличивается. Как следствие, увеличивается угол между РК, закрепленной на раме, и мостом, имеющем крепление на рессоре. Данное изменение геометрии подвески неминуемое ведёт к увеличению рабочих углов карданных крестовин.

РАБОТА КАРДАНА ПРИ КРИТИЧЕСКИХ УГЛАХ (больше половины хода крестовин)
становится причиной рывков и биения кардана под нагрузкой и наборе определенной скорости, недостаточной смазке крестовин. Подробная статья ТУТ.

Карданных валов на не стандартные автомобили на полках магазинов внедорожного оборудования нет.

МЫ ИЗГОТОВИМ ПОД ВАШ АВТОМОБИЛЬ ЛЮБОЙ ВАЛ!
