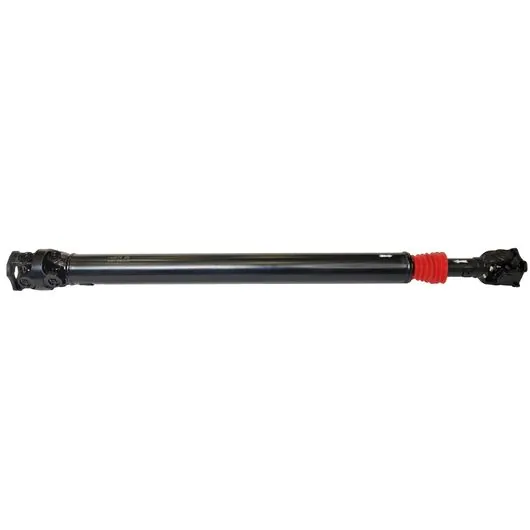

Вал карданный задний УАЗ 3163 Патриот с двойной крестовиной с электронной РК Dymos "redBtr"

Карданный вал используется в заднеприводных и полноприводных автомобилях. Кардан используется в автомобиле по простой причине. Сложно сделать так, чтобы мотор и все элементы трансмиссии находились в одной плоскости — обычно их высота отличается. Более того, положение узлов меняется в процессе езды из-за работы подвески.

Применяемость

Устанавливается в УАЗ Патриот с РК Dymos (электронная) задний мост взамен штатного, вышедшего из строя.

Назначение

Карданный вал является незаменимым узлом трансмиссии. Карданный вал — приспособление для передачи крутящего момента от коробки передач или раздаточной коробки к задним колесам. Широко применяется на автомобилях заднеприводной и полноприводной компоновки Основное предназначение данной детали заключается в передаче крутящего момента от ведущего вала к ведомому, которые расположены по отношению друг к другу под углом.

Характеристики

1. Габаритные размеры в упаковке, м: 1.1х0.11х0.11;
2. Вес, кг: 12.42;
3. Объем, м3: 0.013;
4. Покраска: порошковая;
5. Гофрачехол (пыльник): силиконовый, красный.

Длина карданного вала измеряется по центру фланцем!

Преимущества

Двойная крестовина именуется как Шарнир Гука. Внутри шарнира расположен шар, который центрирует и фиксирует вращения двух крестовин. В производстве шар и крестовина подвергаются дополнительной термообработке закалкой для увеличения их износостойкости. Палец шара работает в игольчатом подшипнике, что дополнительно обеспечивает длительный срок работы шарнира. Сам шарнир закрыт грязезащитным пыльником.

Повышенный эксплуатационный ресурс карданного вала redBTR так же достигается благодаря закалке шлицов вала до твердости не менее 45 единиц (HRC) по Роквелу.

Автоматизированная запрессовка подшипников крестовин исключает деформацию вилок и фланцев при сборке.

Карданные валы УАЗ. Описание

Размеры и характеристика карданных передач на УАЗ

Дополнительные услуги по балансировке и ремонту карданного вала УАЗ:

1. Без подвесного подшипника – 1500 руб.;
2. С одним подвесным подшипником – 2000 руб.;
3. Замена крестовины – 850 руб.;
4. Замена подвесного подшипника – 1500 руб.;
5. Вибродиагностика на балансировочном стенде – 500 руб.;
6. По индивидуальному заказу, мы можем уменьшить размер карданного вала, для возможности установки на ваш автомобиль карданного вала с двойной крестовиной – 3500 руб.

При любом варианте лифта подвески, за счет того, что длина рессоры остается неизменной, угол между рамой и рессорой увеличивается. Как следствие, увеличивается угол между РК, закрепленной на раме, и мостом, имеющем крепление на рессоре. Данное изменение геометрии подвески неминуемое ведёт к увеличению рабочих углов карданных крестовин.

РАБОТА КАРДАНА ПРИ КРИТИЧЕСКИХ УГЛАХ (больше половины хода крестовин) становится причиной рывков и биения кардана под нагрузкой и наборе определенной скорости, недостаточной смазке крестовин. Подробная статья ТУТ.

Карданных валов на не стандартные автомобили на полках магазинов внедорожного оборудования нет. МЫ ИЗГОТОВИМ ПОД ВАШ АВТОМОБИЛЬ ЛЮБОЙ ВАЛ!
