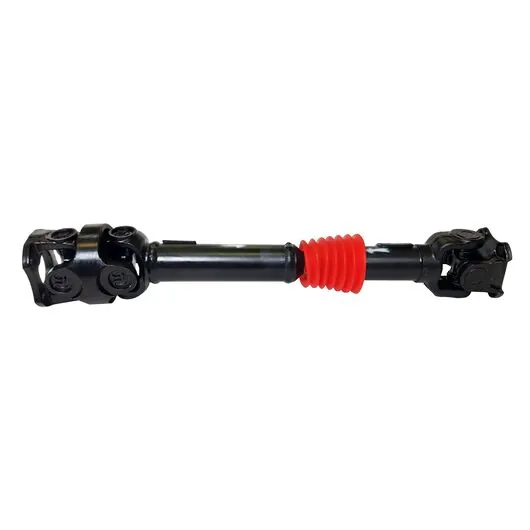

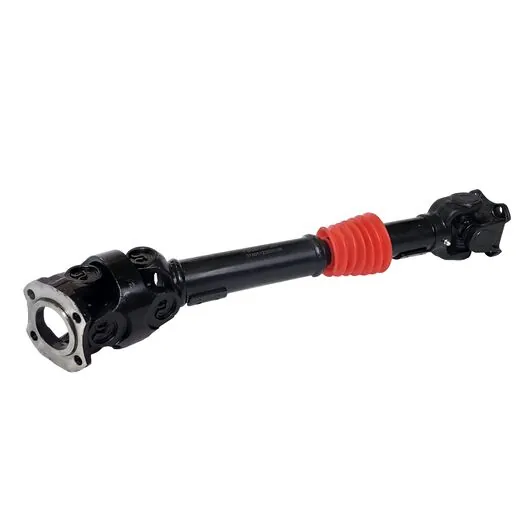

Вал карданный переднего моста УАЗ Симбир, Хантер Патриот 5-и ступенчатая КПП с двойной крестовиной "RedBtr"

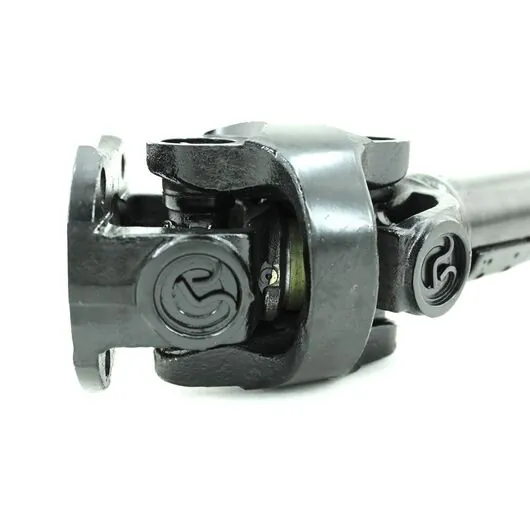

Вал карданный redBTR с двойной крестовиной разработан специально для установки на "лифтованные" автомобили. Дополнительная крестовина снижает уровень вибрации трансмиссии за счет равномерного распределения нагрузки на шарнирное соединение при максимальных ходах подвески.

Применяемость

Устанавливается на УАЗ Симбир, Хантер, Патриот с 5-и ступенчатой КПП передний мост Спайсер взамен штатного при лифте подвески.

Назначение

Вал карданный redBTR с двойной крестовиной разработан специально для установки на "лифтованные" автомобили. Дополнительная крестовина снижает уровень вибрации трансмиссии за счет равномерного распределения нагрузки на шарнирное соединение при максимальных ходах подвески.

Характеристики

1. Габаритные размеры в упаковке, м: 0.63х0.115х0.115;
2. Вес, кг: 9.1;
3. Объем, м3: 0.0083;
4. Величина передаваемого крутящего момента - 1550 Н·м;
5. Длина в растянутом состоянии по краям фланцев, м: 0.65;
6. Длина в сжатом состоянии по краям фланцев, м: 0.595.

Длина карданных валов измеряется от осей крестовин!

Карданные валы УАЗ. Описание

Размеры и характеристика карданных передач на УАЗ

Дополнительные услуги по балансировке и ремонту карданного вала УАЗ:

1. Без подвесного подшипника – 1500 руб.;
2. С одним подвесным подшипником – 2000 руб.;
3. Замена крестовины – 850 руб.;
4. Замена подвесного подшипника – 1500 руб.;
5. Вибродиагностика на балансировочном стенде – 500 руб.;
6. По индивидуальному заказу, мы можем уменьшить размер карданного вала, для возможности установки на ваш автомобиль карданного вала с двойной крестовиной – 3500 р.

При любом варианте лифта подвески , за счет того, что длина рессоры остается неизменной, угол между рамой и рессорой увеличивается. Как следствие, увеличивается угол между РК, закрепленной на раме, и мостом, имеющем крепление на рессоре. Данное изменение геометрии подвески неминуемое ведёт к увеличению рабочих углов карданных крестовин.

РАБОТА КАРДАНА ПРИ КРИТИЧЕСКИХ УГЛАХ (больше половины хода крестовин)
становится причиной рывков и биения кардана под нагрузкой и наборе определенной скорости, недостаточной смазке крестовин. Подробная статья ТУТ.

Карданных валов на не стандартные автомобили на полках магазинов внедорожного оборудования нет.

МЫ ИЗГОТОВИМ ПОД ВАШ АВТОМОБИЛЬ ЛЮБОЙ ВАЛ!
