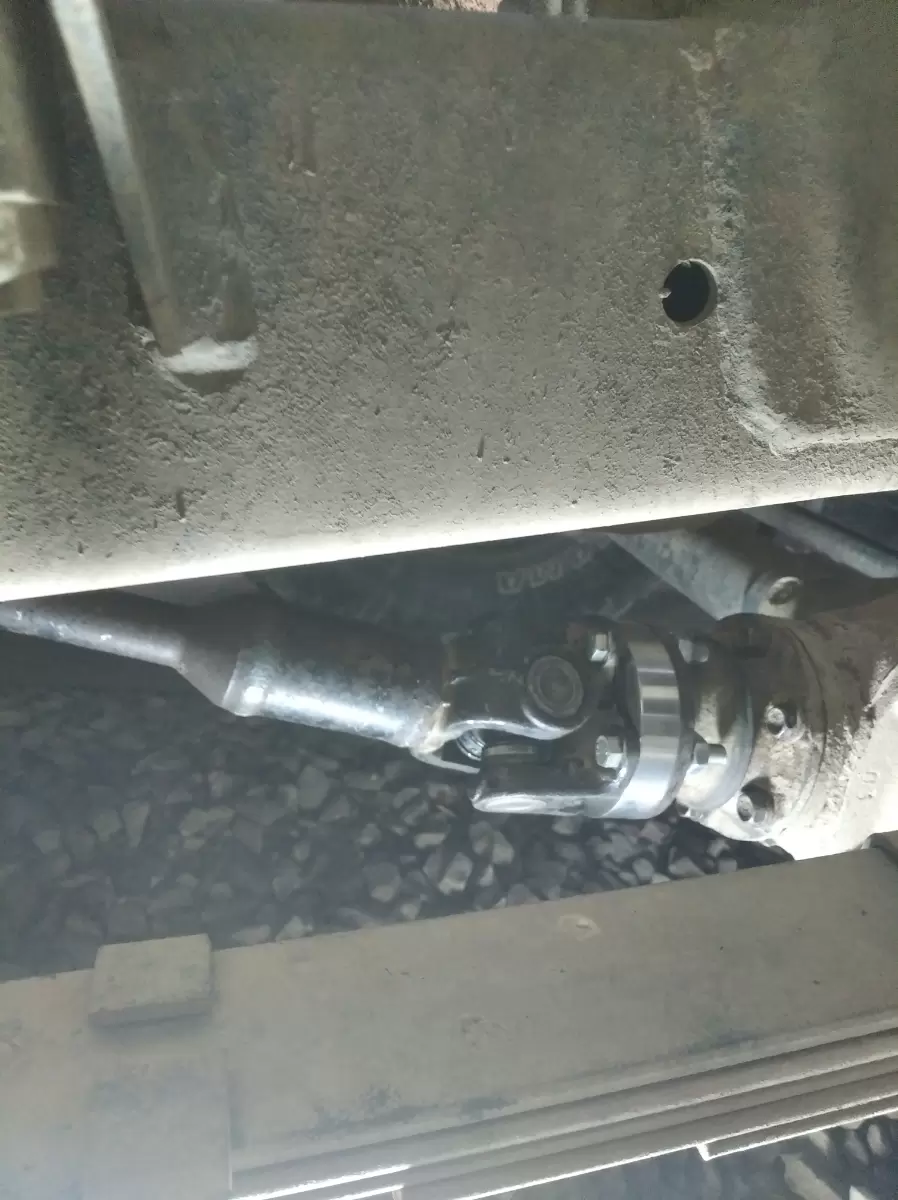

Проставка карданного вала УАЗ, ГАЗ 20 мм (к-т) Autogur73

Применяемость

Данная проставка устанавливается на автомобили УАЗ, ГАЗ, Волга с лифтом 70 - 80 мм.

Назначение

Компенсация растяжения шлицевой карданного вала.

При лифте подвески проставками, расстояние от выходного вала коробки передач и приёмного фланца заднего моста изменяется, запаса хода шлицев не хватает и кардан начинает работать в постоянно вытянутом состоянии.

Характеристики

1. Габаритные размеры товара в упаковке, м: 0.20х0.20х0.020;
2. Вес, кг: 0.96;
3. Объем, м3: 0.008;
4. Материал проставки: сталь марки 45.

Следствием работы кардана на максимальном вылете является:

1. износ шлицевой, при недостаточной и загрязнённой абразивами, смазки;
2. появление вибрации, откручивание болтов;
3. разрушение конструктивных элементов, вызванное повышенной нагрузкой при скручивании, усугубляемом ударами;
4. появление люфтов шлицевого соединения в обоих случаях, как следствие, снижение работоспособности и разбалансировка узла со временем.

В таком случае необходимо заменить карданный вал на новый или компенсировать длину кардана с помощью проставки.

Размер проставки выбирается из расчета того, на сколько поднята подвеска:

1. при лифте 30 - 50 мм, размер проставки 10 мм;
2. при лифте 50 - 70 мм, размер проставки 15 мм;
3. при лифте от 70 - 80 мм, размер проставки 20 мм;
4. при лифте от 80-100 мм, размер проставки 25 мм

Внимание! При увеличении длины карданного вала появляется дисбаланс, поэтому процедура балансировки проводится в обязательном порядке.

Состав комплекта

1. Проставка карданного вала — 1 шт.;
2. Болт (класс прочности 10,9) — 4 шт.;
3. Гайка — 4 шт.;
4. Шайба гроверная - 4 шт.
