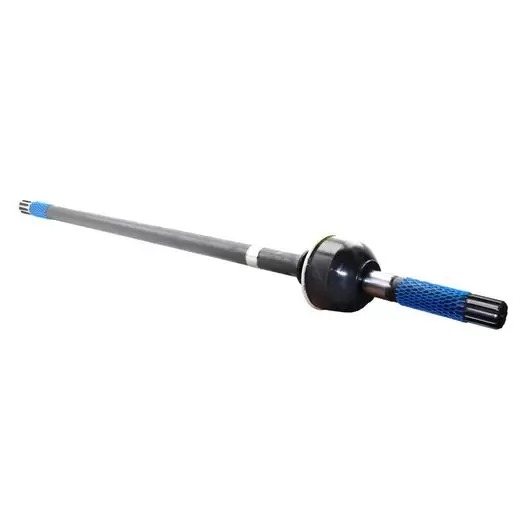

Шарнир поворотного кулака (шрус) УАЗ 469, 3151, 452 Буханка левый длинный мост Тимкен "RedBTR"

ШРУС (граната) - подвижная деталь ходовой (привод) переднеприводных и полноприводных автомобилей. Устанавливается в передний мост автомобиля и служит для передачи крутящего момента от дифференциала к передним колесам.

Применяемость

Замена вышедшего из строя ШРУС левый длинный переднего моста Тимкен (гражданский) для автомобилей УАЗ 469, 3151, 452 Буханка, 3741, 2206, 3303, 3909 и модификаций, УАЗ 315195 Хантер, сошедших с конвейера до 2011 года.

Назначение

ШРУС - расшифровывается как шарнир равных угловых скоростей. Это элемент трансмиссии и предназначен для передачи крутящего момента от одной оси к другой с постоянной угловой скоростью, даже если оси находятся друг к другу под углом.

В шарнире типа Бирфильд пропорциональное перемещение сепаратора обеспечивают канавки с переменной глубиной, нарезанные по радиусам с центрами, смещенными в разные стороны от плоскости, в которой расположены шарики. Кроме того, профиль самих канавок шарнира Бирфильд – не круглый, а слегка вытянутый, в виде эллипса. Это решение применено для того, чтобы снизить нагрузку на стенки канавок и предотвратить их от сминания и скалывания. Главное достоинство ШРУСа Бирфильд – высокий КПД (от 95 до 99% в зависимости от угла поворота колеса) и возможность работать под углом до 45 градусов.

Характеристики

1. Длина ШРУС, мм: 1013.7;
2. Габаритные размеры в упаковке, м: 1.13х0.12х0.12;
3. Вес, кг: ;
4. Объем, м3: 0.0163.

Преимущества

1. Конструктивные особенности и передовые технологии производства делают ШРУС redBTR долговечными и надежными.
2. Для производства ШРУСа redBTR используется хром-никель-молибденовая сталь, что существенно увеличивает её прочностные характеристики по сравнению с аналогами.
3. Обработка поверхностного слоя ШРУСа redBTR фосфатно-молибденовым покрытием защищает от коррозии.
4. Шлицы полуосей и беговые дорожки гранаты закалены токами высокой частоты до твердости 58-62 единиц HRC, что исключает деформацию и сколы на протяжении всего периода эксплуатации.Точность обработки дорожек шариков качения до 2-4 мкм минимизирует возможность появления люфта.

Рекомендуется установить:

1. Дифференциал с электроблокировкой "EATON" УАЗ под стандартные полуоси/ШРУСы

2. Дифференциал с электроблокировкой "EATON" УАЗ мост Спайсер/Тимкен с комплектом подключения под стандартные полуоси/ШРУСы

Видео обзор шрус "RedBtr"

Инструкция по установке
