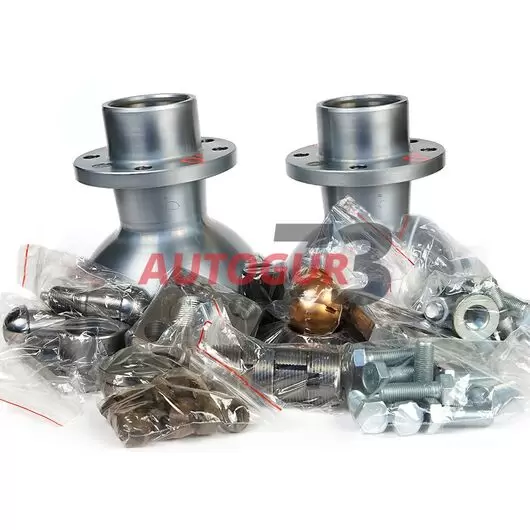

Опора шаровая УАЗ хром с заводским кастором под вкладыш мост Тимкен (адаптер) модернизированная (к-т 2 шт.) "Ваксойл"

Модернизированный комплект шкворневого узла (ШОПК + ремкомплект шкворней с адаптером) УАЗ с мостами Тимкен с заводским кастром, с шаровыми опорами под вкладыш с 2-я усами.

Применяемость

Комплект шкворневого узла УАЗ для мостов Тимкен (адаптер) с ШОПК с заводским кастором с шаровыми опорами под вкладыш с 2-я усами модернизированный полностью подходит на УАЗ с мостами Тимкен в замен штатных.

Назначение

Данный ремонтный комплект позволяет использовать преимущества шкворневых узлов с полусферическими шкворнями и бронзовыми вкладышами на гражданских (Тимкен) предыдущей конструкции и редукторных УАЗовских мостах.

Характеристики

1. Габаритные размеры в упаковке, м: 0.27х0.16х0.18;
2. Вес, кг: 12.74;
3. Объем: 0.0078;
4. Кастор: 0;
5. Покрытие: хром-алмазное;
6. Мост: Тимкен.

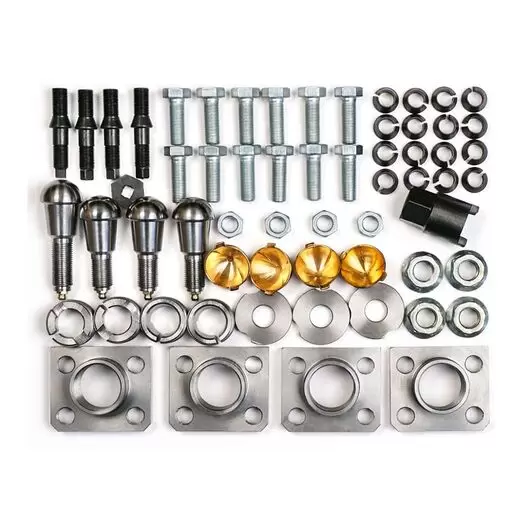

Состав комплекта

1. Опора шаровая с заводским углом кастором под вкладыш нового образца с 2-я усами - 2 шт.;
2. Опора шкворня ремонтная нового образца под 2 уса - 4 шт.;
3. Бронзовые вкладыши нового образца с 2-я усами - 4 шт.;
4. Шкворень удлиненный с пресс-масленкой - 1 шт.;
5. Шкворень с пресс-масленкой - 3 шт.;
6. Ключ шкворня УАЗ мост Спайсер усиленный - 1 шт.;
7. Гайка шкворня - 4 шт.;
8. Втулка зажимная шкворня - 4 шт.;
9. Шпилька с зажимной втулкой - 4 шт.;
10. Накладка шкворня - 3 шт.;
11. Крышка шкворня - 4 шт.;
12. Болт - 12 шт.;
13. Гайка - 4 шт.;
14. Шайба гроверная - 16 шт.;
15. Гайка шпильки - 1 шт.;
16. Вкладыш (сухарь) под шпильку - 2 шт.

Установка

Наиболее сложным этапом модернизации шкворневого узла с использованием адаптера являются токарно-сварочные работы, связанные с установкой опор шкворней взамен опорных колец на шаровой опоре поворотного кулака. Потребуется на токарном станке срезать штатное опорное кольцо, расточить колодец шкворня до диаметра 37 мм и глубину 7 мм. После расточки колодцев по фактическим размерам посадочных диаметров растачиваем опоры шкворней с таким расчетом, чтобы иметь гарантированный натяг при запрессовке. Запрессованную опору привариваем с помощью сварочного полуавтомата.

Дальнейшая сборка кулака аналогична сборке поворотных кулаков мостов Спайсер и не потребует от установщика никаких дополнительных инструментов и приспособлений. Будет достаточно обычного набора слесарного инструмента
