Система управления пневмоподвеской на 4 контура 4.150.PS
"A-Ride"

Применяемость

Применяется для контроля и регулировки давления (управления) в 4-х контурной пневмоподвеске.

Назначение

Система контроля пневмоподвеской служит для быстрого и удобного регулирования и контроля давления в пневмоподвеске. Ручная подразумевает регулирование давления посредствам нажатия и удержания клавиш контроля. Сами клавиши могут как управлять блоком электромагнитных клапанов, так и являться непосредственно управляющим клапаном. Система управления сконфигурированная на четыре контура дает возможность регулировки каждой пневмоподушки отдельно или по осям, или всеми сразу.

Характеристики

1. Габаритные размеры в упаковке, м: 0.58х0.36х0.25;
2. Вес, кг: 11.1;
3. Объем, м3: 0.052;
4. Количество контуров: 4;
5. Распределение воздуха: пневмоклавиша;
6. Компрессор: с компрессором;
7. Ресивер: с ресиверов;
8. Реле давления, атм: VIAIR 110/145 PSI, 1/8 П;
9. Аварийный клапан, атм: VIAIR 175 PSI, 1/4 П;
10. Давление компрессора: до 13.6 кг/см2;
11. Манометр: аналоговый, с подсветкой;
12. Цвет циферблата манометра: белый, черный;
13. Подкачка шин: с возможностью подкачки шин.

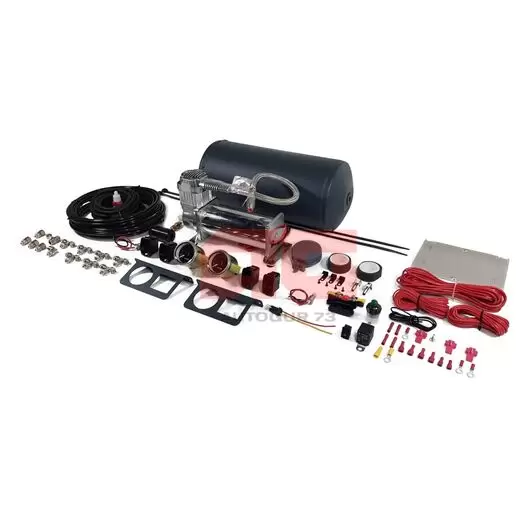

Состав

1. Манометр двухконтурный двухстрелочный с подсветкой - 2 к-т.;
2. Компрессор 13.6 атм - 1 шт.;
3. Ресивер 10 л - 1 шт.;
4. Реле давления - 1 шт.;
5. Аварийный клапан - 1 шт.;
6. Фитинги - 8 шт.;
7. Нипели - 4 шт.;
8. Тепловая защита от перегрузки - 1 к-т.;
9. Обратный клапан - 1 шт.;
10. Пневмомагистраль - 1 к-т.;
11. Гофра -1 к-т.;
12. Электропроводка - 1 к-т.;
13. Комплектующие для монтажа - 1 к-т.;
14. Крепеж - 1 к-т.

Управление

1. Сброс и подкачка воздуха из салона на 4 контура;
2. Контроль давления: аналоговый манометр, 2 стрелки, градуировка до 11 кг/см2.
3. Компрессор;
4. Ресивер.

Характеристики четырехконтурной системы

Четырехконтурная система – самая продвинутая. С ее помощью можно регулировать давление в каждой из подушек ( по сути – две двухконтурные системы для каждой из осей). Такие схемы не просто облегчают процесс перевозки грузов, но и, например, кардинально меняют в лучшую сторону комфорт при движении, по сравнению с более простыми вариантами и пружинными подвесками.
