Дисковые тормоза с перфорированными дисками УАЗ гражданский передний мост "Autogur73"

При торможении появляется давно забытая курсовая устойчивость. Эффективность торможения увеличилась на 30 процентов. Усилия торможения ощутимо перераспределились на задние колеса, что ощущается только по заметно меньшему нагреву передних тормозных дисков. Педаль тормоза - более информативна. Удобно контролировать износ колодок и несравнимо удобнее их менять. А на бездорожье вообще красота, покатался по лужам и все промыто. Сократился тормозной путь. Комплект дисковых тормозов на УАЗ - устраняет неудобства, отнимающие так много времени, средств и сил. Кроме того, такая система делает процесс торможения намного лучше, а вождение – безопаснее.

Применяемость

Устанавливаются на передний мост УАЗ 469, 3151, Хантер, 452 Буханка, 3741, 3303 и их модификации до 2011 года выпуска в замен штатных барабанных тормозов с мостами Тимкен (с 2011 года выпуска на Гибридных мостах устанавливаются передние дисковые тормоза с завода).

Внимание

При установке данного комплекта дисковых тормозов потребуются:

1. Для установки на штатные заводские диски R15 - комплект колесных проставок (расширители колеи) +40 мм;
2. Штампованные диски R15 ORW;
3. Литые диски R15 с нулевым и отрицательным вылетом;
4. Штампованные диски R16 с плюсовым или отрицательным вылетом;
5. Литые диски R16 с плюсовым или отрицательным вылетом;
6. Штампованные диски R18;
7. Литые диски R18.

Назначение

Замена штатных тормозов барабанного типа на дисковую тормозную систему.

Характеристики

1. Габаритные размеры в упаковке, м: 0.5х0.42х0.225;
2. Вес, кг: 26.5;
3. Объем, м3: 0.047.

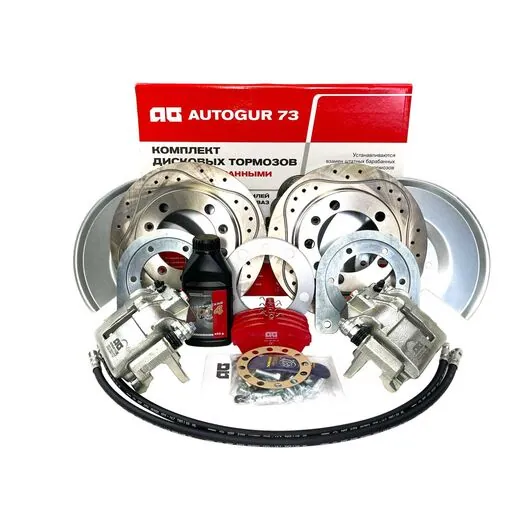

Состав

1. Диск тормозной УАЗ 3160 перфорированный - 2 шт.;

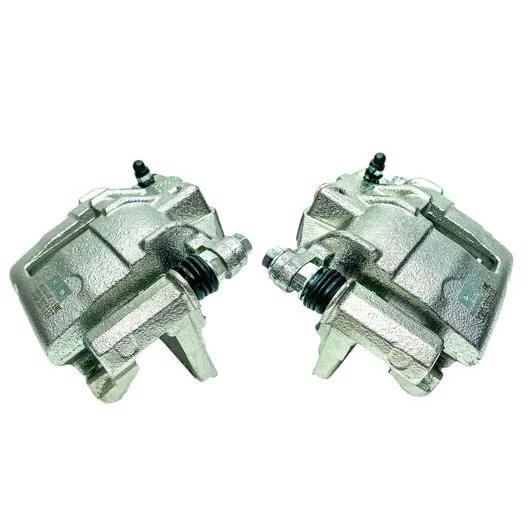

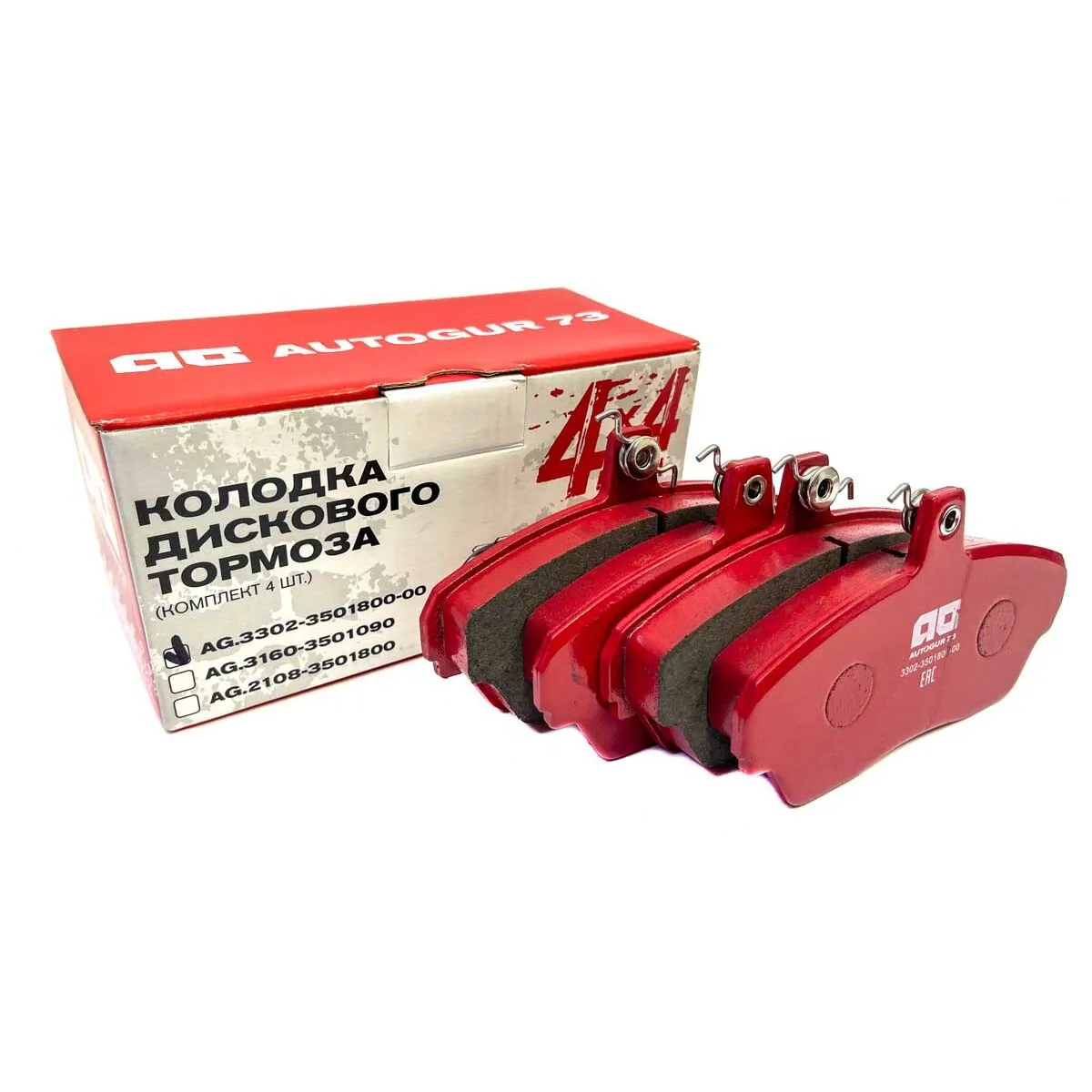

2. Суппорт Газель левый, правый в сборе с колодками ГАЗ 3302-3501090 - 2 шт.;
3. Кронштейн крепления суппорта ГАЗ (планшайба) - 2 шт.;
4. Щиток защитный тормозного диска УАЗ 3160 под АБС - 2 шт.;
5. Штуцер тормозного шланга - 2 шт.;
6. Шайба медная d8 - 6 шт.;
7. Болт М12*25 с мелкой резьбой шаг 1,25 - 4 шт.;
8. Шланг тормозной передний длинный под лифт супорт ГАЗ - 2 шт. Шланги просты в установке, т. к. разработаны специально под лифтованные автомобили и выполнены без лишних переходников.
9. Шайба регулировочная диска - 8 шт.;
10. Штуцер ГТЦ н/о (переходник со шланга на тормозную трубку) - 2 шт.;
11. Гроверная шайба d12 - 4 шт.;
12. Гайка тормозного шланга - 2 шт.;
13. Винт M8*35 для крепления диска тормозного - 6 шт.;
14. Тормозная жидкость - 0.5 л - 1 шт.;
15. Инструкция по установке - 1 шт.;
16. Ящик фанерный - 1 шт.;
17. Фирменный пенал - 1 шт.

Патент на комплекты дисковых тормозов для автомобилей УАЗ, ГАЗ. (Тормозной механизм).

Производитель

"Автогур73" - единственная компания в стране, которая официально комплектует данное изделие. В отличии от встречающихся подделок, комплект имеет патент и сертификат соответствия на данное изобретение дисковых тормозов для автомобилей УАЗ и полный пакет необходимых комплектующих для установки.

Преимущества дисковых тормозов "Автогур73"

1. Надёжность и высокое качество оригинальных комплектующих, никаких восстановленных деталей;
2. Просты в установке и обслуживании;
3. Используется оригинальный суппорт, имеющий в конфигурации проточки, работающие, как рёбра жесткости и служащие отводом тепла от колодок;
4. В комплектах применяются только оригинальные комплектующие. Никаких восстановленных деталей!!!

Преимущества дисковых тормозов УАЗ с перфорированными дисками перед барабанными

1. Стабильное ощущение торможения при всех температурах: механизм дисковой системы тормозов (пара колодки и диск) открыт и при движении происходит естественное охлаждение встречным воздушным потоком, в отличии барабанных, где контактирующий момент скрыт барабаном;
2. Перфорированный диск имеет две фрикционные поверхности диска, разделённые перемычками, данная конструкция служит отличной циркуляции воздуха, а отверстия и канавки, лучшему отводу тепла;
3. Более высокие показатели характеристик при эксплуатации: уменьшение тормозного пути и более высокая скорость срабатывания дисковых механизмов, за счет равномерного контакта плоских поверхностей колодок и диска, перед барабанными, где поверхности контакта полукруглые;
4. Постоянное обновление тормозной поверхности от абразивной пыли и выработки, для оптимальной работы. Канавки и шлицы перфорированного диска срезают нагар (слой сгоревшего фрикционного материала);
5. Отсутствие тепловой деформации диска, благодаря отличной теплоотдаче;
6. При попадании в барабанную тормозную систему воды, тормоза пропадают и приходят в действие лишь после многократного нажатия педали;
7. Канавки и шлицы перфорированного диска служат отводом воды, тормозной пыли и газов от рабочих поверхностей;
8. По испытаниям, тормозной путь на скорости 80 км/ч, у барабанной системы составляет 70 м, при дисковой 55 м;
9. Простое и экономичное содержание.

Инструкция по установке

Дисковые тормоза "Автогур73" отличаются от штатных, установленных на конвейере УАЗ, тем, что устанавливаются на мосты, предназначенные для барабанной тормозной системы. Суппорт тормозного механизма, при помощи кронштейна, выполненного в виде планшайбы, устанавливается в места крепления барабанной тормозной системы.

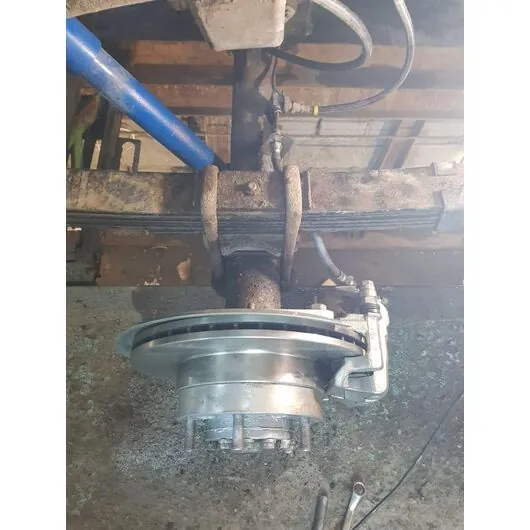

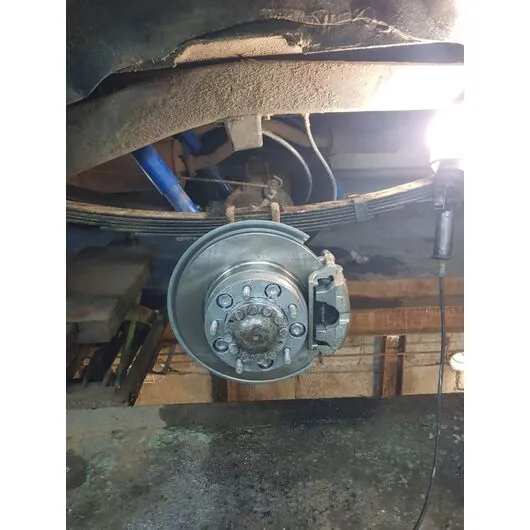

Установка дисковых тормозов УАЗ для установки на передний гражданский мост УАЗ

1. Снять колесо.
2. Отвернуть и снять тормозной барабан.
3. Отвернуть и снять ступицу с подшипниками и сальником.
4. Отвернуть тормозной шланг от места соединения его со штуцером опорного щита.
5. Демонтировать барабанный тормоз вместе с защитным кожухом.
6. Очистить от грязи посадочное место на поворотном кулаке.
7. Установить на мост кронштейн крепления суппорта, а на него щиток защитный, закрепить все штатными болтами.
8. Установить на мост ступицу с подшипниками и сальником.
9. Установить тормозной диск на ступицу, закрепить штатными винтами.
10. Установить суппорт на кронштейн при помощи двух болтов М12*1.25*22 и пружинных шайб.
11. Внимание: В виду того, что в данном комплекте используются суппорта ГАЗ, а тормозные диски УАЗ, нужно доработать суппорт как показано на рисунке.
12. Вкрутить тормозной шланг в суппорт, надев на штуцер шланга медную шайбу d10.
13. Соединить другой конец тормозного шланга со штатным шлангом.
14. Если диаметр резьбы штатного шланга больше внутреннего диаметра резьбы шланга, то следует поставить между ними штуцер м12 с медной шайбой d10.
15. Прокачать тормозную систему согласно инструкции по эксплуатации автомобиля.
16. Одеть колесо.

 Схема

Приработка дисков и колодок. Рекомендации.

Обкатка 300-500 км, в зависимости от стиля езды.

Рекомендации по эксплуатации

При эксплуатации автомобиля с дисковыми тормозами в тяжелых дорожных условиях, просим обратить внимание на момент затяжки колесных гаек через каждые 100-200 км. Момент затяжки должен быть равен 10 кгс/м
